راهنمای جامع آشنایی با سوئیچهای SAN در زیرساخت دیتاسنتر

مقدمه

در دنیای امروز، حجم داده‌ها هر روز بیشتر می‌شود و سازمان‌ها بیش از هر زمان دیگری به زیرساخت‌های ذخیره‌سازی سریع، پایدار و قابل‌اعتماد نیاز دارند. در چنین شرایطی، فناوری SAN و تجهیزات مرتبط با آن به یکی از مهم‌ترین بخش‌های دیتاسنترهای مدرن تبدیل شده‌اند.

یکی از اصلی‌ترین اجزای این زیرساخت، SAN Switch است؛ تجهیزی که شاید کمتر از سرورها یا استوریج‌ها دیده شود، اما در عمل ستون ارتباطی کل شبکه ذخیره‌سازی سازمان را تشکیل می‌دهد.

SAN چیست؟

SAN مخفف عبارت Storage Area Network یا همان «شبکه ذخیره‌سازی» است.

SAN یک شبکه اختصاصی و پرسرعت برای اتصال سرورها به تجهیزات ذخیره‌سازی مانند Storage Arrayها طراحی شده است. برخلاف شبکه‌های معمولی LAN که برای انتقال داده‌های عمومی استفاده می‌شوند، SAN تنها روی انتقال داده‌های ذخیره‌سازی تمرکز دارد.

در این ساختار، سرورها فضای ذخیره‌سازی را به‌صورت Block Level مشاهده می‌کنند؛ یعنی سیستم‌عامل سرور تصور می‌کند دیسک‌ها مستقیماً به خودش متصل هستند.

این موضوع یکی از دلایل اصلی عملکرد بسیار سریع SAN در محیط‌های سازمانی است.

SAN Switch چیست؟

SAN Switch دستگاهی تخصصی است که ارتباط میان سرورها و سیستم‌های ذخیره‌سازی را در شبکه SAN مدیریت می‌کند.

این سوئیچ‌ها معمولاً بر پایه فناوری Fibre Channel ساخته می‌شوند و وظیفه دارند داده‌های ذخیره‌سازی را با سرعت بسیار بالا و تأخیر بسیار پایین منتقل کنند.

به زبان ساده، اگر استوریج قلب سیستم ذخیره‌سازی باشد، SAN Switch مسیر گردش داده‌ها بین سرورها و استوریج را مدیریت می‌کند.

در بسیاری از دیتاسنترهای حرفه‌ای، SAN Switch یکی از حیاتی‌ترین تجهیزات زیرساخت محسوب می‌شود؛ زیرا کوچک‌ترین اختلال در این بخش می‌تواند باعث قطع دسترسی سرورها به Storage شود.

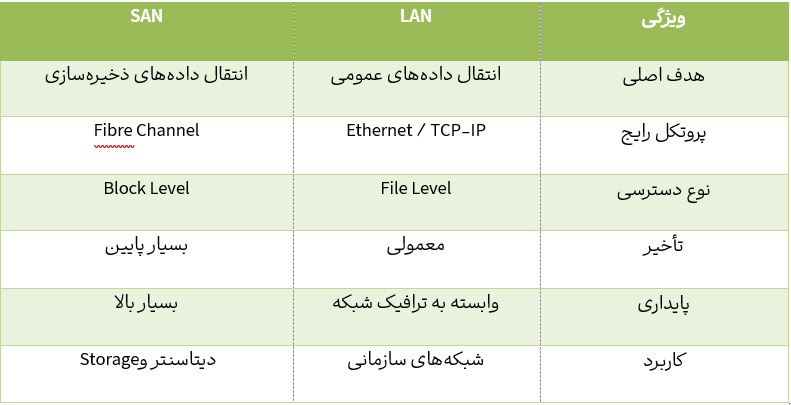

تفاوت SAN با شبکه معمولی LAN

بسیاری از افراد SAN را با شبکه‌ها Ethernet اشتباه می‌گیرند، اما این دو ساختار تفاوت‌های مهمی دارند

شبکه SAN برای سرعت، پایداری و دسترس‌پذیری بالا طراحی شده؛ به همین دلیل معمولاً از شبکه اصلی سازمان کاملاً جدا نگه داشته می‌شود.

SAN چگونه کار می‌کند؟

سرورها از طریق کارت‌های HBA (Host Bus Adapter) به SAN Switch متصل می‌شوند. سوئیچ سپس این سرورها را به Storage Arrayها متصل می‌کند. تمام این ارتباطات از طریق کابل‌های فیبر نوری و پروتکل Fibre Channel انجام می‌شود.

Fibre Channel چیست؟

Fibre Channel (FC) پروتکل اختصاصی و بهینه‌شده برای شبکه‌های ذخیره‌سازی است. این فناوری برای دستیابی به سرعت بالا، تأخیر بسیار کم، پایداری عالی و نرخ خطای پایین طراحی شده است.

سرعت‌های رایج فعلی:

8G FC
16G FC
) 32G FC رایج‌ترین در دیتاسنترهای مدرن(
64G FC

مزایای SAN Switch

عملکرد بسیار بالا

مهم‌ترین مزیت SAN Switch سرعت بالای انتقال داده است.

در محیط‌هایی مانند:

VMware
Hyper-V
دیتابیس‌های سنگین
سیستم‌های ERP
استوریج‌های All-Flash

این موضوع اهمیت حیاتی دارد.

زیرا کوچک‌ترین تأخیر می‌تواند عملکرد کل سرویس را تحت تأثیر قرار دهد.

تأخیر بسیار پایین

در SAN، داده‌ها با تأخیر بسیار کمی منتقل می‌شوند.

بسیاری از SAN Switch های مدرن تأخیری کمتر از 1 میلی‌ثانیه دارند و همین موضوع باعث می‌شود عملکرد سیستم در بارهای کاری سنگین کاملاً پایدار باقی بماند.

دسترس‌پذیری بالا (High Availability)

در طراحی حرفه‌ای SAN معمولاً از ساختار Dual Fabric استفاده می‌شود.

یعنی:

دو SAN Switch مجزا
دو مسیر مستقل
دو ارتباط همزمان

تا اگر یکی از مسیرها دچار مشکل شد، ارتباط قطع نشود.

این معماری در دیتاسنترهای Enterprise تقریباً یک استاندارد محسوب می‌شود.

متمرکزسازی ذخیره‌سازی

به‌جای نصب هارد روی هر سرور، همه سرورها می‌توانند از یک Storage مرکزی استفاده کنند.

این موضوع باعث:

مدیریت ساده‌تر
استفاده بهتر از منابع
Backup راحت‌تر
توسعه‌پذیری بیشتر می‌شود.

امنیت بالاتر

شبکه SAN معمولاً از شبکه کاربران جدا است و همین موضوع امنیت بیشتری ایجاد می‌کند.

علاوه بر آن، قابلیت‌هایی مانند Zoning دسترسی تجهیزات را کنترل می‌کنند و مانع ارتباط‌های غیرمجاز می‌شوند.

Zoning در SAN چیست؟

Zoning یکی از مهم‌ترین ویژگی‌های SAN Switch است. این قابلیت تعیین می‌کند کدام سرور اجازه دسترسی به کدام بخش از Storage را دارد Zoning .شبیه VLAN در شبکه‌های اترنت عمل می‌کند و نقش مهمی در امنیت و جلوگیری از تداخل دارد.

مزایای :Zoning

افزایش امنیت
جلوگیری از دسترسی غیرمجاز
مدیریت بهتر ارتباطات
کاهش تداخل ترافیکی

در محیط‌های حرفه‌ای، طراحی صحیح Zoning اهمیت بسیار بالایی دارد.

انواع SAN Switch

Edge Switch

سوئیچ‌های کوچک‌تر و رایج‌تر که معمولاً:

فضای 1U اشغال می‌کنند
تعداد پورت محدودتری دارند
برای سازمان‌های متوسط استفاده می‌شوند

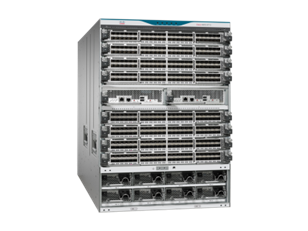

Director Switch

ماژولار و بسیار بزرگ
صدها پورت
قابلیت Redundancy کامل
مناسب دیتاسنترهای Enterprise، Cloud Providerها، بانک‌ها و سازمان‌های بزرگ

اجزای اصلی شبکه SAN

SAN Switch : مرکز ارتباطی شبکه ذخیره‌سازی.

Storage Array : سیستم ذخیره‌سازی مرکزی سازمان.

HBA : کارت Fibre Channel روی سرور که ارتباط با SAN را برقرار می‌کند.

SFP Transceiver : ماژول اتصال فیبر نوری.

کابل فیبر نوری : برای ارتباط تجهیزات SAN استفاده می‌شود.

انواع کابل در SAN

OM3 / OM4 Multimode

مناسب فواصل کوتاه‌تر داخل دیتاسنتر.

OS2 Single Mode

برای فواصل طولانی‌تر و ارتباط بین رک‌ها یا سایت‌ها.

SFP چیست؟

SFP یا Transceiver ماژولی است که روی SAN Switch و HBA نصب می‌شود و ارتباط فیبر نوری را برقرار می‌کند.

انواع رایج:

SWL (Short Wave Laser)
LWL (Long Wave Laser)

انتخاب نوع صحیح SFP به فاصله، نوع کابل و سرعت شبکه بستگی دارد.

برندهای معروف SAN Switch

Brocade

یکی از معروف‌ترین برندهای SAN در دنیا.

ویژگی‌ها:

پایداری بالا
مدیریت ساده
عملکرد Enterprise
محبوبیت زیاد در دیتاسنترها

بسیاری از مدل‌های Dell EMC در اصل بر پایه تکنولوژی Brocade ساخته می‌شوند.

Cisco MDS

سری SAN شرکت Cisco.

مزایا:

Integration قوی
امکانات مدیریتی پیشرفته
مناسب محیط‌های Enterprise

HPE

در برخی پروژه‌ها از SAN Switchهای برند HPE نیز استفاده می‌شود، مخصوصاً در زیرساخت‌هایی که مبتنی بر تجهیزات HPE هستند.

NVMe over Fibre Channel چیست؟

اجازه می‌دهد سرعت بالای پروتکل NVMe روی بستر SAN و با تأخیر بسیار کم در اختیار سرورها قرار بگیرد. این فناوری یکی از مهم‌ترین پیشرفت‌های نسل جدید SAN محسوب می‌شود..

SAN در مجازی‌سازی

SAN در محیط‌های VMware و Hyper-V تقریباً ضروری است. قابلیت‌هایی مثل vMotion، Live Migration، HA و DRS بدون Storage اشتراکی عملاً ممکن نیستند

SAN برای چه سازمان‌هایی مناسب است؟

SAN معمولاً در این محیط‌ها استفاده می‌شود:

دیتاسنترها
بانک‌ها
سازمان‌های مالی
بیمارستان‌ها
شرکت‌های بزرگ
محیط‌های مجازی‌سازی
سازمان‌های دارای Storage متمرکز

چالش‌های SAN

در کنار مزایا، SAN پیچیدگی‌هایی هم دارد:

هزینه بالاتر نسبت به شبکه‌های عادی
نیاز به دانش تخصصی
طراحی دقیق Fabric
مدیریت Zoning
هزینه تجهیزات Fibre Channel

اما در زیرساخت‌های حرفه‌ای، مزایای SAN معمولاً ارزش این هزینه را دارد.

آینده SAN

با وجود رشد فناوری‌هایی مانند NVMe-TCP و Ethernet Storage، SAN همچنان یکی از پایدارترین و سریع‌ترین راهکارهای ذخیره‌سازی سازمانی محسوب می‌شود.

نسل‌های جدید Fibre Channel همچنان در حال توسعه هستند و در بسیاری از دیتاسنترهای Enterprise استفاده می‌شوند.

جمع‌بندی

SAN Switch قلب تپنده و یکی از حیاتی‌ترین اجزای شبکه ذخیره‌سازی هر سازمان مدرن است. این فناوری با ارائه سرعت بسیار بالا، تأخیر نزدیک به صفر، دسترس‌پذیری بی‌نظیر و امنیت enterprise-grade، همچنان به عنوان یکی از مطمئن‌ترین و کارآمدترین راه‌حل‌های ذخیره‌سازی در دیتاسنترهای حرفه‌ای جهان شناخته می‌شود.

گیلان سبز ، با سال‌ها تجربه در طراحی، پیاده‌سازی و پشتیبانی پروژه‌های SAN در سازمان‌های بزرگ و متوسط، به خوبی می‌دانیم که یک SAN Switch مناسب نه تنها عملکرد سیستم را به شکل چشمگیری ارتقا می‌دهد، بلکه پایداری، مقیاس‌پذیری و امنیت زیرساخت ذخیره‌سازی شما را نیز تضمین می‌کند.

اگر سازمان شما با چالش‌هایی مانند:

مجازی‌سازی سنگین (VMware و Hyper-V)
دیتابیس‌های بزرگ و mission-critical
استوریج All-Flash
بار کاری حساس و نیازمند دسترسی ۲۴/۷

روبرو است، سرمایه‌گذاری هوشمندانه روی راه‌حل‌های SAN و انتخاب سوئیچ‌های مناسب، یکی از بهترین تصمیمات استراتژیک شما خواهد بود.

تیم متخصص گیلان سبز آماده است تا با ارائه مشاوره رایگان، طراحی حرفه‌ای Fabric، انتخاب تجهیزات مناسب (Brocade ، Cisco MDS و…) و پشتیبانی کامل ، شما را در مسیر پیاده‌سازی یک زیرساخت ذخیره‌سازی قدرتمند، پایدار و آینده‌نگرانه همراهی کند.

سوالات متداول (FAQ)

تفاوت SAN و NAS چیست؟

SAN دسترسی Block Level ارائه می‌دهد، اما NAS فایل‌محور (File Level) است.

آیا SAN فقط با Fibre Channel کار می‌کند؟

خیر، اما Fibre Channel رایج‌ترین و حرفه‌ای‌ترین فناوری SAN محسوب می‌شود.

آیا SAN برای شرکت‌های کوچک مناسب است؟

معمولاً SAN بیشتر در سازمان‌های متوسط و بزرگ استفاده می‌شود.

آیا SAN از Ethernet استفاده می‌کند؟

برخی فناوری‌ها مانند iSCSI از Ethernet استفاده می‌کنند، اما SANهای حرفه‌ای معمولاً مبتنی بر Fibre Channel هستند.

مهم‌ترین مزیت SAN چیست؟

سرعت بالا، تأخیر پایین، پایداری بسیار زیاد و امکان ایجاد Storage اشتراکی بین چندین سرور.
