مقدمه
اگر با مفهوم VLAN و انواع آن آشنا نیستید، پیشنهاد میشود ابتدا مقالات زیر را مطالعه کنید:
در شبکههای مبتنی بر VLAN، تنها جداسازی کاربران کافی نیست. زمانی که چندین VLAN در یک شبکه وجود دارد، نیاز به مکانیزمهایی برای انتقال ترافیک بین سوئیچها و همچنین ارتباط بین VLANهای مختلف به وجود میآید.

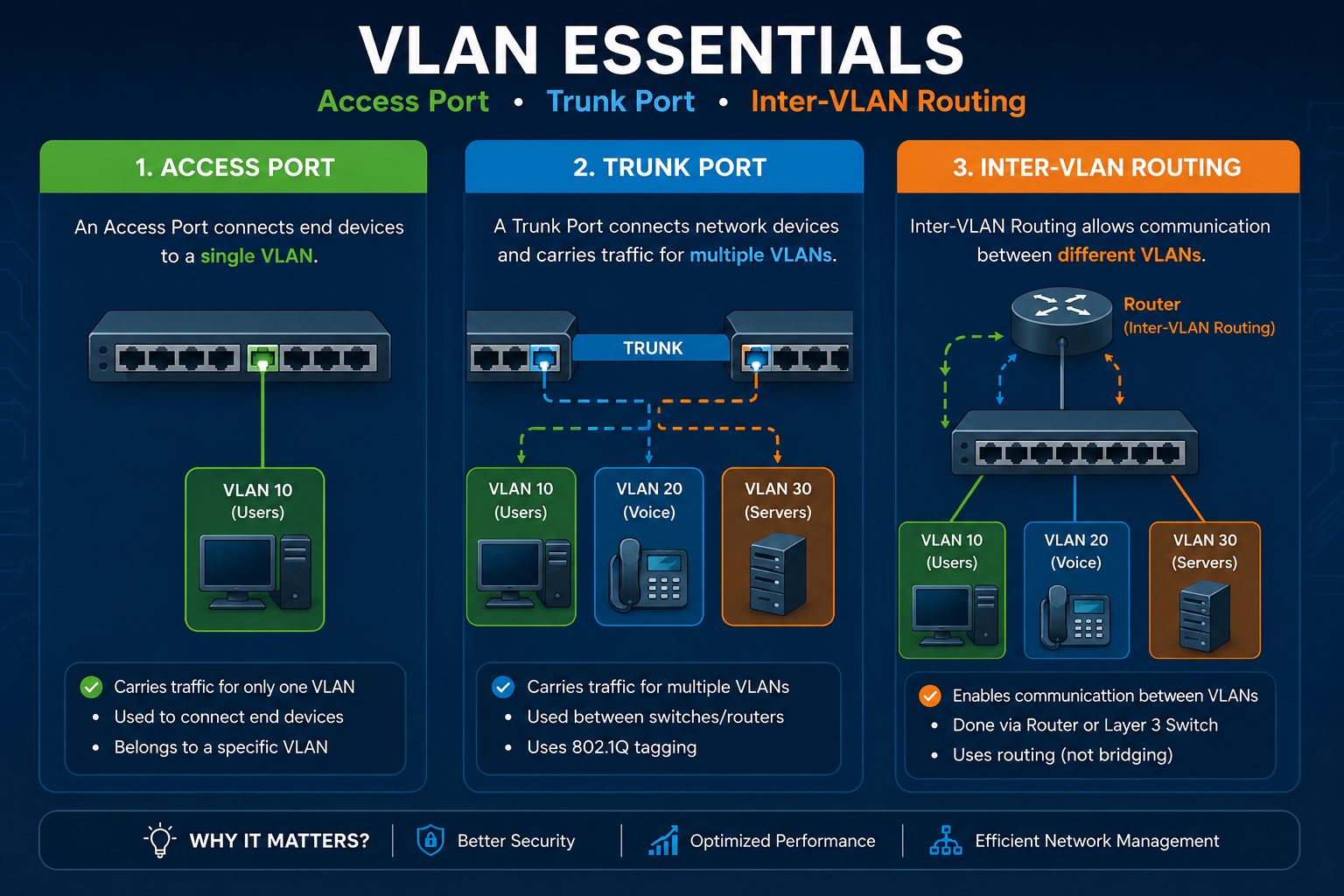

برای این منظور از مفاهیمی مانند Access Port، Trunk Port و Inter-VLAN Routing استفاده میشود که نقش بسیار مهمی در طراحی و پیادهسازی شبکههای سازمانی دارند.
در این مقاله با این مفاهیم کلیدی، نحوه عملکرد آنها و تفاوت هرکدام در شبکههای واقعی آشنا میشویم.
انواع VLAN بر اساس نحوه عضویت
VLANها تنها از نظر کاربرد دستهبندی نمیشوند، بلکه نحوه عضویت کاربران و دستگاهها در VLAN نیز میتواند متفاوت باشد.
به طور کلی دو روش اصلی برای عضویت در VLAN وجود دارد:
- Static VLAN
- Dynamic VLAN
Static VLAN
Static VLAN رایجترین روش پیادهسازی VLAN در شبکههای امروزی است.
در این روش، مدیر شبکه بهصورت دستی مشخص میکند که هر پورت سوئیچ عضو کدام VLAN باشد. هر دستگاهی که به آن پورت متصل شود، به همان VLAN اختصاص داده خواهد شد.
برای مثال، اگر پورتهای 1 تا 10 برای واحد مالی در نظر گرفته شده باشند، تمامی دستگاههایی که به این پورتها متصل شوند در VLAN مالی قرار خواهند گرفت.
مزایای Static VLAN:
- سادگی در پیادهسازی
- پایداری بالا
- کنترل دقیق توسط مدیر شبکه
- امنیت بیشتر نسبت به بسیاری از روشهای خودکار
به همین دلیل Static VLAN همچنان پرکاربردترین روش پیادهسازی VLAN در سازمانها محسوب میشود.
Dynamic VLAN
در برخی شبکههای بزرگ، مدیریت دستی صدها یا هزاران کاربر میتواند زمانبر باشد. در چنین شرایطی Dynamic VLAN راهکار مناسبی خواهد بود.
در Dynamic VLAN عضویت کاربران بهصورت خودکار انجام میشود. این عضویت میتواند بر اساس عوامل مختلفی تعیین شود، از جمله:
- MAC Address
- هویت کاربر
- نوع دستگاه
- سیاستهای امنیتی شبکه
به عنوان مثال، ممکن است یک کارمند در هر نقطه از سازمان به شبکه متصل شود اما پس از احراز هویت، بهصورت خودکار در VLAN مربوط به واحد خود قرار گیرد.
برخی فناوریهای مرتبط با Dynamic VLAN عبارتاند از:
- IEEE 802.1X
- NAC (Network Access Control)
- VMPS
اگرچه Dynamic VLAN انعطافپذیری بالایی دارد، اما طراحی و نگهداری آن نسبت به Static VLAN پیچیدهتر است.
انواع لینک در VLAN
ر شبکههای مبتنی بر VLAN معمولاً با دو نوع پورت یا لینک مواجه میشویم:
- Access Port
- Trunk Port
شناخت تفاوت این دو مفهوم برای هر مدیر شبکه ضروری است.
Access Port
Access Port پورتی است که تنها به یک VLAN اختصاص دارد و معمولاً برای اتصال تجهیزات نهایی مورد استفاده قرار میگیرد.
دستگاههایی مانند:
- کامپیوترها
- پرینترها
- تلفنهای IP
- دوربینهای تحت شبکه
معمولاً از طریق Access Port به شبکه متصل میشوند.
در این نوع پورت، فریمهای ارسالی و دریافتی بهصورت Untagged هستند و کاربر نیازی به آگاهی از وجود VLAN ندارد.
ویژگیهای Access Port:
- عضویت در یک VLAN
- فریمهای بدون Tag
- مناسب برای تجهیزات نهایی
Trunk Port
Trunk Port برای انتقال همزمان چند VLAN طراحی شده است.
این نوع پورت معمولاً بین تجهیزات شبکه استفاده میشود و امکان عبور ترافیک VLANهای مختلف از یک لینک فیزیکی را فراهم میکند.
ویژگیهای Trunk Port:
- انتقال چندین VLAN
- استفاده از VLAN Tagging
- مناسب برای ارتباط بین تجهیزات شبکه
- افزایش بهرهوری در استفاده از لینکهای فیزیکی
به بیان ساده، اگر Access Port برای کاربران است، Trunk Port برای تجهیزات شبکه طراحی شده است.
Inter-VLAN Routing چیست؟
یکی از سوالات رایج این است که آیا دستگاههای موجود در VLANهای مختلف میتوانند با یکدیگر ارتباط داشته باشند؟
پاسخ مثبت است، اما این ارتباط بهصورت مستقیم انجام نمیشود.
هر VLAN یک Broadcast Domain مستقل محسوب میشود و برای برقراری ارتباط بین VLANها به فرآیندی به نام Inter-VLAN Routing نیاز داریم.
این وظیفه معمولاً توسط تجهیزات لایه سوم انجام میشود، مانند:
- Router-on-a-Stick
- سوئیچهای Layer 3
- SVI (Switch Virtual Interface)
برای مثال، اگر کاربران واحد مالی در VLAN 10 و کاربران منابع انسانی در VLAN 20 قرار داشته باشند، ارتباط بین این دو VLAN تنها از طریق Inter-VLAN Routing امکانپذیر خواهد بود.
تفاوت VLAN و Subnet
یکی از اشتباهات رایج در میان افراد تازهکار، یکسان دانستن VLAN و Subnet است.
اگرچه این دو مفهوم معمولاً در کنار یکدیگر استفاده میشوند، اما وظایف متفاوتی دارند.
VLAN در لایه دوم مدل OSI فعالیت میکند و وظیفه آن جداسازی منطقی شبکه است.
در مقابل، Subnet در لایه سوم قرار دارد و برای تقسیمبندی فضای آدرسهای IP استفاده میشود.
در بسیاری از شبکهها، هر VLAN دارای یک Subnet اختصاصی است. این ساختار باعث میشود مدیریت آدرسدهی و مسیریابی سادهتر شود.
برای مثال:
- VLAN 10 → 192.168.10.0/24
- VLAN 20 → 192.168.20.0/24
- VLAN 30 → 192.168.30.0/24
این طراحی یکی از رایجترین روشهای پیادهسازی VLAN در شبکههای سازمانی است.
معایب VLAN
با وجود تمام مزایایی که VLAN در اختیار مدیران شبکه قرار میدهد، این فناوری نیز مانند هر راهکار دیگری محدودیتها و چالشهای خاص خود را دارد.
البته باید توجه داشت که مزایای VLAN در اکثر سناریوها بسیار بیشتر از معایب آن است و به همین دلیل امروزه به یکی از اجزای جداییناپذیر طراحی شبکه تبدیل شده است.
یکی از مهمترین چالشها، افزایش پیچیدگی مدیریت شبکه است. هرچه تعداد VLANها بیشتر شود، نگهداری تنظیمات، مستندسازی و عیبیابی نیز دشوارتر خواهد شد.
همچنین پیادهسازی صحیح VLAN نیازمند آشنایی با مفاهیمی مانند Trunking، Routing ، ACL و استانداردهای مرتبط است. در نتیجه مدیران شبکه باید دانش کافی برای طراحی و نگهداری این ساختار را داشته باشند.
در برخی شرایط نیز پیکربندی نادرست میتواند مشکلات امنیتی ایجاد کند. به عنوان مثال، تنظیم اشتباه Native VLAN یا استفاده از VLAN 1 برای کاربران نهایی ممکن است زمینه سوءاستفاده برخی حملات شبکه را فراهم کند.
مهمترین چالشهای VLAN عبارتاند از:
- پیچیدگی بیشتر نسبت به شبکههای ساده
- نیاز به دانش فنی برای طراحی و مدیریت
- دشوارتر شدن فرآیند عیبیابی در شبکههای بزرگ
- احتمال بروز مشکلات امنیتی در صورت پیکربندی اشتباه
- نیاز به مستندسازی دقیق در سازمانهای بزرگ
با این حال، زمانی که VLAN بهدرستی طراحی و پیادهسازی شود، این چالشها به حداقل خواهند رسید.
بهترین روشها (Best Practices) در پیادهسازی VLAN
در طول سالها، مدیران شبکه تجربیات ارزشمندی در زمینه طراحی و پیادهسازی VLAN به دست آوردهاند. رعایت این نکات میتواند امنیت، پایداری و قابلیت مدیریت شبکه را به شکل قابلتوجهی افزایش دهد.
از VLAN 1 برای کاربران نهایی استفاده نکنید
در بسیاری از تجهیزات، VLAN 1 بهعنوان VLAN پیشفرض شناخته میشود و برخی سرویسهای سیستمی نیز از آن استفاده میکنند. به همین دلیل بهتر است کاربران عادی در VLANهای اختصاصی قرار بگیرند.
برای مدیریت تجهیزات از Management VLAN جداگانه استفاده کنید
سوئیچها، روترها، فایروالها و سایر تجهیزات مدیریتی بهتر است در یک VLAN مستقل قرار گیرند تا دسترسی به آنها کنترلشدهتر باشد.
VLANها را بر اساس نیازهای سازمان طراحی کنید
یکی از اشتباهات رایج، طراحی VLAN صرفاً بر اساس ساختار فیزیکی ساختمان است. در بسیاری از موارد بهتر است VLANها بر اساس واحدهای سازمانی، سطح دسترسی یا نوع سرویس طراحی شوند.
از مستندسازی غافل نشوید
در شبکههایی که تعداد VLANها زیاد است، مستندسازی دقیق VLAN IDها، Subnetها و کاربرد هر VLAN اهمیت بسیار زیادی دارد.
دسترسی بین VLANها را کنترل کنید
صرف وجود VLAN به معنای امنیت کامل نیست. ارتباط بین VLANها باید از طریق ACLها، فایروالها و سیاستهای امنیتی مناسب کنترل شود.
VLAN در چه محیطهایی استفاده میشود؟
امروزه تقریباً هر شبکهای که بیش از چند کاربر داشته باشد، میتواند از مزایای VLAN بهرهمند شود.
برخی از رایجترین کاربردهای VLAN عبارتاند از:
سازمانها و شرکتها
تفکیک واحدهای مختلف مانند مالی، فروش، منابع انسانی و فناوری اطلاعات.
دیتاسنترها
جداسازی سرویسها، سرورها و مشتریان مختلف برای افزایش امنیت و مدیریت بهتر.
مراکز آموزشی
تفکیک دانشجویان، اساتید، کارکنان و سرویسهای مختلف شبکه.
بیمارستانها و مراکز درمانی
جدا کردن تجهیزات پزشکی، سیستمهای اداری و دسترسی مهمانان.
شبکههای VoIP
استفاده از Voice VLAN برای افزایش کیفیت تماسهای صوتی.
زیرساختهای مجازیسازی
تفکیک ماشینهای مجازی، ترافیک مدیریتی، ذخیرهسازی و سرویسهای مختلف در محیطهای VMware و Hyper-V.
جمعبندی
Access Port و Trunk Port نقش اصلی در انتقال و مدیریت ترافیک VLAN دارند، در حالی که Inter-VLAN Routing برای برقراری ارتباط بین VLANهای مختلف استفاده میشود. بدون این مفاهیم، طراحی شبکههای سازمانی و دیتاسنترها امکانپذیر نیست.
درک تفاوت Access و Trunk، و همچنین شناخت روشهای Routing بین VLANها، یکی از پایههای اصلی مهندسی شبکه محسوب میشود و نقش مهمی در امنیت و عملکرد شبکه دارد.
سوالات متداول درباره VLAN
آیا دستگاههای موجود در VLANهای مختلف میتوانند با یکدیگر ارتباط برقرار کنند؟
بله. VLANهای مختلف بهصورت پیشفرض از هم جدا هستند، اما با استفاده از Inter-VLAN Routing و تجهیزات لایه ۳ (روتر یا سوئیچ Layer 3) میتوان ارتباط بین آنها را برقرار کرد.
آیا VLAN باعث افزایش امنیت شبکه میشود؟
بله. VLAN با جداسازی منطقی کاربران، تجهیزات و سرویسها، Broadcast Domain را محدود کرده و امنیت شبکه را بهطور قابل توجهی افزایش میدهد. البته برای امنیت کامل، باید از ACL، فایروال و تنظیمات صحیح Trunk نیز استفاده شود
VLAN Tagging چیست؟
VLAN Tagging فرآیندی است که در آن شناسه VLAN (تگ) به فریم Ethernet اضافه میشود تا تجهیزات شبکه بتوانند تشخیص دهند هر فریم متعلق به کدام VLAN است. این مکانیزم معمولاً بر اساس استاندارد IEEE 802.1Q پیادهسازی میشود
تفاوت Access Port و Trunk Port چیست؟
- Access Port: فقط به یک VLAN تعلق دارد و معمولاً برای اتصال دستگاههای نهایی (کامپیوتر، تلفن، پرینتر) استفاده میشود.
- Trunk Port: قادر به انتقال ترافیک چندین VLAN بهصورت همزمان است و عمدتاً برای ارتباط بین سوئیچها و تجهیزات شبکه به کار میرود.
آیا هر VLAN باید Subnet جداگانه داشته باشد؟
در طراحیهای استاندارد بله. معمولاً برای هر VLAN یک Subnet IP مستقل در نظر گرفته میشود تا مدیریت آدرسدهی، مسیریابی و اعمال سیاستهای امنیتی آسانتر شود.
آیا VLAN فقط برای شبکههای بزرگ مناسب است؟
خیر. VLAN حتی در شبکههای کوچک نیز بسیار مفید است. میتوان از آن برای جداسازی کاربران، تجهیزات مدیریتی، دوربینهای مداربسته، تلفنهای IP و مهمانان استفاده کرد.
آیا استفاده از VLAN هزینه اضافی دارد؟
در بیشتر موارد خیر. اگر از سوئیچهای مدیریتی استفاده کنید، VLAN بدون نیاز به تغییر کابلکشی یا تجهیزات جدید قابل پیادهسازی است و یکی از مقرونبهصرفهترین راههای بهبود مدیریت و امنیت شبکه محسوب میشود.
چرا VLAN در شبکههای سازمانی اینقدر مهم است؟
در سازمانها با تعداد کاربران و ترافیک بالا، VLAN با تقسیمبندی منطقی شبکه، ترافیک Broadcast را کاهش میدهد، امنیت را افزایش میدهد، مدیریت را سادهتر میکند و عملکرد کلی شبکه را بهبود میبخشد. تقریباً تمام شبکههای Enterprise و دیتاسنترهای مدرن بر پایه VLAN طراحی شدهاند.
